Unity3D的实现

大约 9 分钟

Unity3D的实现

本文将会使用Unity3D来完成上一节中的客户端实现。

Unity版本

本教程中使用的版本为Unity2017.2.0f3，并向下兼容。

先附上客户端Unity3D的源代码：点我下载（里面包含了对应的服务端源代码）。

Unity3D是一款游戏开发引擎，它可以让我们能轻松创建诸如三维视频游戏、建筑可视化、实时三维动画等类型的互动内容多平台综合型游戏开发工具。

第一步：生成客户端SDK

KBEngine提供了专属的SDK生成器，它是为了方便开发者而专门制作的工具，使开发者面对不同的客户端引擎时都可以游刃有余。

引擎提供的SDK生成器会自动根据引擎开发过程中涉及的通讯协议、数据结构（包括自定义的数据结构）、Entity实体定义等方面与客户端SDK进行一一对应，保证高度一致性。

介绍完SDK生成器，我们来看看如何修改配置，使其对应Unity3D引擎。

1. 修改SDK生成路径：

在本项目的资产库“getstarted_assets”下，找到gensdk.bat，使用编辑工具或记事本打开，找到最后一行：

start %KBE_BIN_PATH%/kbcmd.exe --clientsdk=unity --outpath=%curpath%/kbengine_unity3d_plugins
start %KBE_BIN_PATH%/kbcmd.exe --clientsdk=ue4 --outpath=%curpath%/kbengine_ue4_plugins

其中：
clientsdk：指定输出SDK的客户端类型，这里填写unity。生成器会自动选择合适的生成模板和逻辑进行生成。

outpath：指定SDK的输出路径。请确保路径是在Plugins文件夹下，并且修改成你的客户端工程所在目录下的对应路径。

提示

如果引擎脚本开发工程师和客户端工程师是同一人，或者为了立刻验证SDK的结果是否如预期，我们建议outpath设置成Unity3D工程下的对应目录，如：your_project/Assets/Plugins/kbengine/kbengine_unity3d_plugins。每次生成SDK后可直接切回客户端进行测试，减少了重复粘贴复制的操作。

Plugins文件夹是Unity内的特殊文件夹，用于存放插件的。如果没有，请创建该文件夹。

这里我们选择直接输出到Unity3D客户端对应的路径中。

2. 执行工具，生成SDK代码：

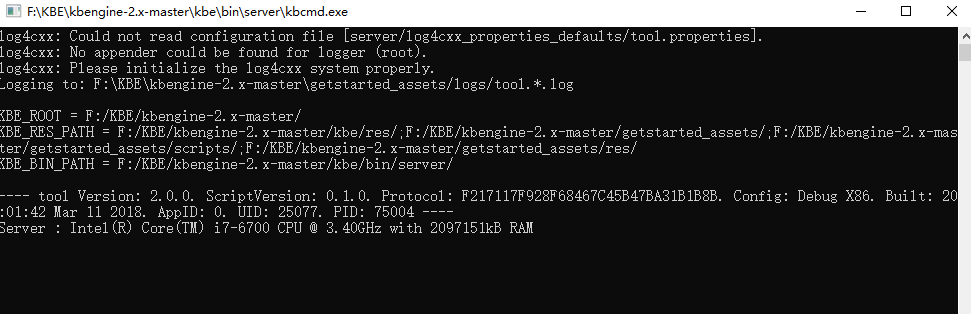

编辑完成后保存退出，双击执行gensdk.bat。如下图：

等待生成完毕，进入客户端对应的文件夹查看。

3. 文件夹结构介绍：

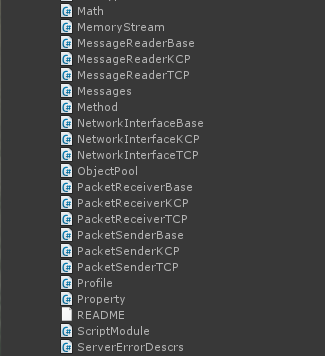

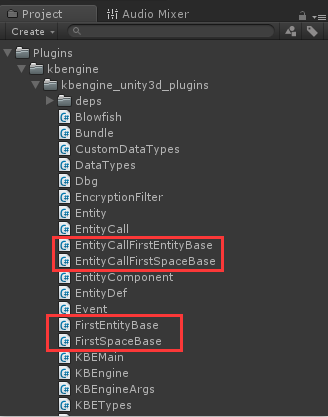

接下来，我们看看生成的文件有哪些？（本文使用Visual Studio 2017打开的客户端工程）


我们可以看到FirstEntityBase和EntityCallFirstEntityBase，这和我们在服务端定义的FirstEntity实体名字很相似。

生成规则：

1、服务端定义了有客户端部分的实体(声明了hasClient=true的)，则会生成类似实体名+Base.cs的文件，它是一个抽象类，我们只需继承它、实现它，并使用实体名为类名即可，如这里的FirstEntityBase，该类中会包含def中声明的客户端方法，如本教程中的onEnter、onSay；

2、被生成的实体，会对应包含一个类似EntityCall+实体名+Base.cs的文件，该文件是对应实体的EntityCall的实现。该类中会包含该实体的被暴露给客户端的通讯方法(被设置了Exposed标签的)，如FirstEntity在def中声明的say方法。

第二步：实现Client部分

1. 客户端设计概述

服务器回顾：

先来回顾下本教程的服务器设计，我们把FirstEntity与账户入口关联，使得客户端一旦连接服务器并通过登录认证后就会创建出FirstEntity实体，此时该实体的客户端部分也会被创建。一旦创建完毕后会被立即传送到FirstSpace所在空间中去，完成后会通过onEnter的远程方法通知客户端。接着，客户端向服务器发出say请求后，服务器会进行广播，并通过客户端的onSay方法告知所有在同一空间的客户端。

客户端设计：

我们分为两个场景，一个叫做scene_login登录场景，默认打开，负责与服务器连接、登录认证。一旦成功登录并进入空间后，服务器会调用FirstEntity的客户端远程方法onEnter，从该方法的实现中让客户端进入另一个场景scene_world，其负责say的发送以及处理onSay的远程调用。

好了，让我们开始动手吧！

2. 实现scene_login登录场景

2.1 场景制作

场景列表视图如下：

其中：

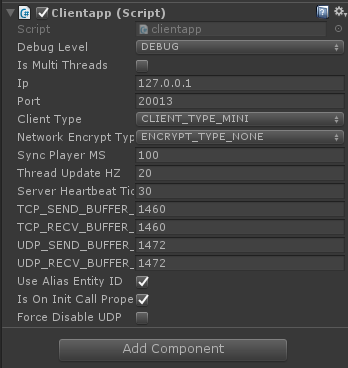

client_app： 是引擎sdk的入口，附上脚本clientapp.cs，并保持默认配置。

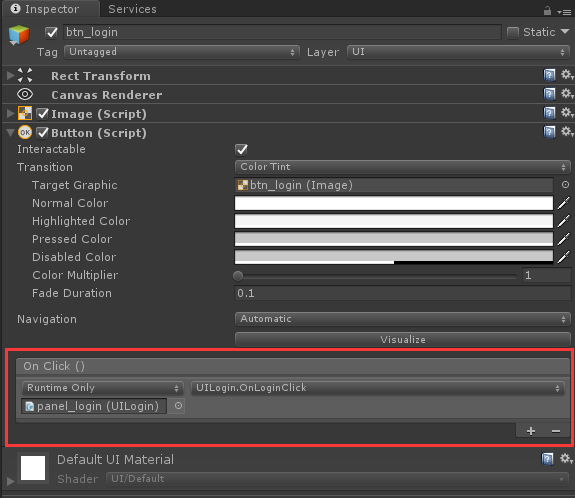

panel_login：是使用UGUI制作的一个简单的登录界面，附上脚本UILogin.cs，且登录按钮绑定了UILogin的OnLoginClick事件。

UI效果图如下：

2.2 实现UILogin

直接上代码块：

/// <summary>
/// 登录界面的绘制
/// </summary>
public class UILogin : MonoBehaviour
{
    /// <summary>
    /// 响应登录按钮，该按钮在Unity的UGUI系统中被绑定到按钮事件上。
    /// </summary>
    public void OnLoginClick()
    {
        //账号密码都要大于6位
        //得到账户输入框的文本
        string account = GameObject.Find("account").GetComponent<InputField>().text;
        //得到密码输入框的文本
        string password = GameObject.Find("psw").GetComponent<InputField>().text;
        //调用API的登录接口。最后一个参数可暂时无视，具体请参考API手册
        KBEngineApp.getSingleton().login(account, password, System.Text.Encoding.UTF8.GetBytes("kbengine_unity3d_demo"));
    }
}

Unity3D的代码就不再赘述，这里主要调用了API中的login方法进行了登录请求，该API会先进行服务器连接，成功后调用登录方法。

3. 实现FirstEntityBase

按照刚才的设计，登录成功后，FirstEntity的客户端部分会被创建，也就是说客户端上FirstEntity对象会被创建，接着进入空间后，会通过FirstEntity.onEnter通知客户端，所以我们来实现一下FirstEntity的客户端部分。

FirstEntityBase是对应服务端的FirstEntity实体的，我们实现它即可完成其客户端部分。

我们来看一下代码：

/// <summary>
/// FirstEntity的客户端实现
/// </summary>
public class FirstEntity : FirstEntityBase
{
    public override void onEnter()
    {
        //日志
        Dbg.INFO_MSG("FirstEntity::onEnter");
        //当进入后，加载某个场景
        SceneManager.LoadScene("scene_world");
    }

    public override void onSay(string content)
    {
        Dbg.INFO_MSG(content);
        //找到UI Text对象
        Text text = GameObject.Find("Canvas/Text").GetComponent<Text>();
        //增加一行say的内容
        text.text = text.text + "\n" + content;
    }
}

onEnter：我们注意到，该函数名和服务端FirstEntity实体的DEF配置文件中的client部分定义的一模一样！对，这就是SDK生成器帮你做的事情。在生成的FirstEntityBase类中使用抽象函数public abstract void onEnter();定义了该方法，并由SDK内部进行了通讯上的对应和处理，我们只需要在继承类FirstEntity中实现即可。

onSay：该方法也是和DEF配置文件中的client部分一样，并且连方法签名也是一致的！

注意:
每个被指定有Client部分的实体，在客户端上必须要有实现类且类名和实体名字一致。比如这里的FirstEntity : FirstEntityBase，不能把类名修改成其他，如FirstEntity2就会在客户端SDK启动时报错提示。

4. 实现scene_world空间场景

4.1 场景制作

场景列表视图如下：

其中：

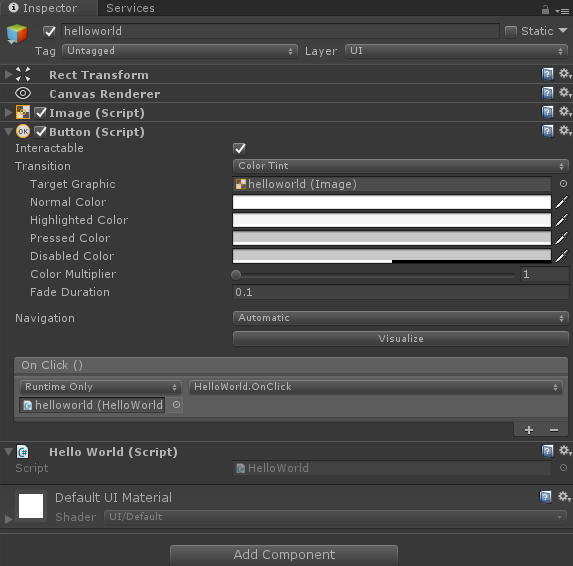

helloworld：是使用UGUI制作的一个简单的发送hello world的界面，附上脚本HelloWorld.cs，且hello world按钮绑定了HelloWorld的OnClick事件。

UI效果图如下：

4.2 实现HelloWorld

直接上代码块：

/// <summary>
/// 进入空间后，HelloWorld交互界面的绘制
/// </summary>
public class HelloWorld : MonoBehaviour
{
    /// <summary>
    /// 响应Helloworld按钮，该按钮在Unity的UGUI系统中被绑定到按钮事件上。
    /// </summary>
    public void OnClick()
    {
        //通过API：player()获得账户自己的实体，在本例中账户自己的实体就是FirstEntity
        FirstEntity entity = KBEngineApp.getSingleton().player() as FirstEntity;
        //由于say方法是在cell上的远程方法，这边使用cellEntityCall属性来调用。
        //如果是一个base上的远程方法，则使用baseEntityCall进行调用
        entity.cellEntityCall.say("hello world");
    }
}

这里主要调用了API中的player()方法获取到客户端自身的账户实体，并转成了FirstEntity类型。同时调用了该实体上的cell的say方法来调用服务器端的对应远程方法，完成向服务器的请求。

对！刚才的onEnter、onSay，包括这里的cellEntityCall.say，与服务端一一对应的这一切事情，都是由SDK生成器帮你完成的！

接下来，让我们迎来激动人心的时刻！服务器和客户端的联通验证！

第三步：验证

1. 启动引擎

在本项目的资产库“getstarted_assets”下，找到start_server.bat，并双击运行。

等待所有服务器组件的窗口都出现“Found all the components!”字样，就说明成功启动了。

2. 运行客户端

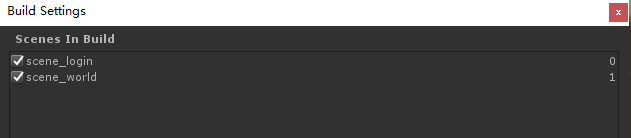

2.1 确保两个场景都在Build Settings中

2.2 打开scene_login场景

2.3 点击Play，启动客户端。

3. Hello world

1、启动后，出现登录窗口，随意输入账号和密码(长度都要大于4位)，点击Login按钮，就会向服务器发出登录请求。

Tips：本教程中，服务端没有对账户验证做处理，所以任意的账号密码都可以登录成功。
整个过程细节，可以查看客户端中Console窗口的日志。

2、一旦登录成功，会跳转至scene_world场景，里面只有一个UI，即HelloWorld。

3、点击hello world按钮，会向服务端发起say的远程调用。

4、收到onSay的通知后，会在UI显示出文字。

提示

上图中的“2”是代表实体的id，在服务器的FirstEntity的cell部分实现代码中，onSay输出的content格式：“Entity: ” + self.id + content

恭喜你，Unity3D的客户端实现已完成！

通过Unity3D客户端的实现，我们利用FirstEntity实体的Client部分与服务器建立了连接，并立即进入了FirstSpace所在的空间中，接着，在空间内我们向第一个实体FirstEntity进行了say的操作，并收到了onSay的广播。

这是GetStated章节中客户端Unity3D的源代码：点我下载（里面包含了对应的服务端源代码）

开发者肯定对整个的通讯过程、业务流程还存在一些疑问，让我们进入下一节《GetStated总结》中进行回顾、梳理和总结吧。

点我进入《GetStated总结》。
